Как сделать винтовую лестницу. Винтовая лестница своими руками.
Чертежи винтовой лестницы
винтовые лестницы
Мне это нравится!


Деревянная винтовая лестница
со стальной опорной стойкой



У винтовых лестниц нагрузку несет на себе расположенная в центре опорная стойка, к которой крепятся лестничные ступени. Популярность винтовых лестниц обусловлена прежде всего их элегантным внешним видом. Винтовые лестницы можно прерывать лестничными площадками, и в этом случае они могут служить для соединения уровней, находящихся посередине между этажами. Однако нужно помнить, что лестничную площадку в эти лестницы можно встраивать только в том случае, если и под ней будет оставаться достаточное по высоте внутреннее пространство. Винтовые лестницы чаще всего сооружаются из дерева и металла, т.к. такие лестницы, сделанные из монолитного железобетона, слишком сложны для опалубки. Существует множество разновидностей интересных по внешнему виду и достаточно простых в проектировании винтовых лестниц.
Сложнее ситуация со свободно расположенными, лишенными бокового ограждения винтовыми лестницами, поскольку их ступени, выходящие из центральной стойки, вынуждены в этом случае нести на себе ограждение или барьер и обеспечивать надежность их крепления. Впрочем, известно немало интересных примеров решения этой задачи, вполне приемлемых с точки зрения конструкции и дизайна.
Деревянная винтовая лестница со стальной опорной стойкой может использоваться как в объемной просторной квартире, так и в частном доме или коттедже. Согласно общепринятым нормам, при возведении этих лестниц в крупногабаритном доме ширина марша не должна быть менее 800мм, в то же время как в малогабаритных загородных домах и коттеджах она может составлять и 700-750мм. Винтовые лестницы можно устанавливать в любом месте: на свободном пространстве, рядом со стеной, в углу или даже в замкнутом пространстве между двумя стенами. Материал: Твердое дерево, в крайнем случае — сосна. Проступи по возможности изготовляются из слоеной древесины(склееного щита). Диаметр стержня центральной опорной стойки винтовой лестницы при ширине ступеней 700мм — 20мм, а при ширине ступеней 350-800мм — 25мм.



Чертежи винтовой лестницы

Обозначения на рисунках

c
длина шага (60-64 см);
m
высота ступени, подступенок;
sz
ширина ступени, проступь;
szb
ширина клинообразной ступени с внутренней стороны;
szk
ширина клинообразной ступени с наружной стороны;
Вm
высота этажа;
Szm
расстояние между уровнями соседних перекрытий;
l
длина ступеней, ширина марша;
lo
полезная длина ступеней, полезная ширина марша;
n
количество ступеней;
s
ширина межлестничного проема;
lsz
ширина отверстия перекрытия;
H
длина отверстия перекрытия;
v
толщина покрытия (облицовки)ступеней;
vl
толщина профильного покрытия (облицовки)
ступеней;
Рt
площадь лестничной площадки в квадратных
метрах;
К
вспомогательная прямая;
а
минимальный размер проступи клинообразной
ступени.


чертеж винтовой лестницы
Рис. 1 Деревянная винтовая лестница - вид сбоку

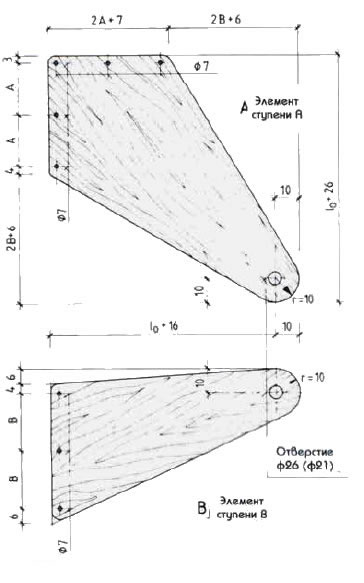

чертеж ступени
Рис. 2 Деревянная винтовая лестница - ступень
чертеж винтовой лестницы


Рис. 3 Деревянная винтовая лестница - горизонтальная проекция

Описание рисунков - обозначения

A угловые ступени: 12 верхний опорный стопб ограждения:
B основные ступени. 13 нижний опорный стопб ограждения:
1 ступень: 14 угповые опорные столбы ограждения:
2 распорная дистанционная втулка: 15 поручень:
3 стержень опорной стойки: 16 короткий стержень ограждения;
4 резьба: 17 длинный стержень ограждения;
5 верхний диск: 18 дистанционный добавочный элемент ограждения:
6 верхняя крепежная гайка: 19 ограждение галереи:
7 бетонирование: 20 вставной палец;
8 массив фундамента: 21 приваренные верхняя и нижняя накладки:
9 начальный выступ: 22 уровень пола:
10 отверстие: 23 верхнее перекрытие.
11 шуруп:





Устройство: Основным устройством винтовых лестниц служат прикрепленные к центральной стойке ступени. Консольную опору ступеней обеспечивают прикрепленные к центральной стойке дистанционные втулки. Дистанционные распорные втулки(Рис.4 элемент 2) изготавливают из стальной трубы большого диаметра, которая разрезается на цилиндрические куски нужного размера. К этим цилиндрам сверху и снизу приваривают крышки-накладки с центральным отверстием для стержня стойки, после чего нанизывают их на несущий стержень(Рис.4 элемент 3). Затем металлические втулки покрывают по желанию каким-либо самоклеящимся покрытием, имитирующим фактуру дерева или просто закрашивают.
Дистанционные втулки могут быть изготовлены и из кусков дерева цилиндрической формы с волокнами, расположенными параллельно стойке. Торцевые концы деревянных элементов должны быть параллельными. Порядок монтажа:
• подготовка основной несущей конструкции, установка центральной опорной стойки, ее бетонирование (целесообразно на верхнем конце стойки сделать отрезок с резьбой 15-20 см, длину стойки нужно рассчитать так, чтобы она как минимум на 5-8 см была выше перекрытия верхнего этажа);
• предварительное изготовление всех элементов лестницы (ступеней и распорных втулок/шеек/муфт/манжет);
• установка ступеней и дистанционных шеек на стойке;
• после установки самой верхней ступени — предварительная фиксация всех элементов посредством верхнего диска (5) и верхней крепежной гайки(6);
• окончательная установка ступеней, проверка крепления элементов ограждения;
• окончательное закрепление верхней гайки(6);
• установка ограждения (с помощью пазов и шипов или шурупами).

Советы по монтажу и эксплуатации: Если винтовая лестница строится в замкнутом пространстве между двумя стенами или в углу, вместо двух- или трехстороннего ограждения можио сделать настенный поручень. Ступени прикрепляются к стене специально изготовленными элементами. Верхнее закрепление элементов опорной стойки нужно сделать так, что-бы верхнюю крепежную гайку можно было подтягивать по мере усадки ступеней и высыхания дерева. Таким способом можно уменьшить скрип, издаваемый пересохшей лестницей. При проектировании лестницы можно с помощью таблицы 1 менять ее параметры. Отверстие в верхнем перекрытии должно совпадать с проекционной площадью лестницы. Если разница высот между уровнями отличается от указанной в таблице, корректировку параметров нужно производить посредством уменьшения толщины ступеней (40-50 мм) или изменения высоты нанизанных на опорную стойку дистанционных распорных втулок.

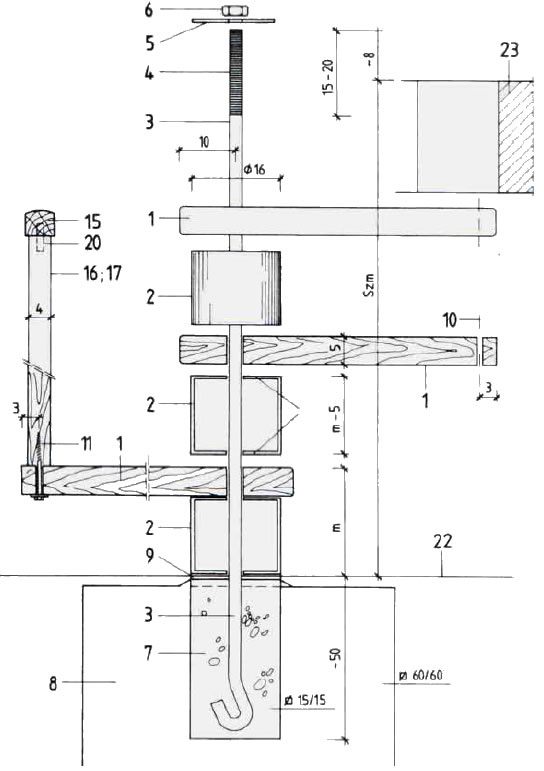

винтовая лестницы - вид сбоку
Рис. 4 Деревянная винтовая лестница - фрагмент сборки лестницы







Таблица 1 - Расчет параметров винтовой лестницы

lo
H
A
B
m
При количестве тупеней, см
Занимаемое
место, м2
12
13
14
15
70
172
20
21
20
240
260
280
300
2,96
19
228
247
266
285
18
216
234
252
270
75
182
21
23
20
240
260
280
300
3,32
19
228
247
266
285
18
216
234
252
270
80
192
22
24
20
240
260
280
300
3,69
19
228
247
266
285
18
216
234
252
270

Йожев Косо "Лестницы - Дизайн и технологии"



Делимся опытом:

Если хотите сделать лестницу из готового набора, то у вас должно быть:
линейка, карандаш, шнур, шнур отбивочный, уровень 0,5м, Уровень 2м, Водяной уровень, Отвес, Линейка, Угольник, Рулетка, Перфоратор с набором буров, Электродрель с набором свёрел, Шуруповёрт, Болгарка 125 с разными дисками, металл, зачисные, алмаз, Молоток, Зубило, Отвёртка, Стамеска, Ручная шлифмашина, Электрические переноски и удлинители, Сварочный аппарат - может быть, Электролобзик, Фрезерный станок - может быть, Гаечные ключи - хотя бы пару шведов, Плоскогубцы.
Может кто-то подумает, что это шутка, но я перед работой пишу списки, что для неё нужно. Да и дома 2 шкафа себе изготовил, один собрал, пару лестниц в погреб в сёлах родственникам сделал. Понадобилось ещё кое-чего из этого списка.
Так что дерзайте. Успехов Вам
.
